ถาดวางสายไฟลวดตาข่ายนิกเกิล-สังกะสี

สามารถผลิตถาดสายไฟขนาดพิเศษได้ตามความต้องการของลูกค้า





ตาข่ายช่วยให้อากาศไหลผ่านถาด ทำให้สายเคเบิลมีการระบายอากาศและเย็น ซึ่งป้องกันความเสียหายจากความร้อน ตาข่ายมีความเรียบเพื่อป้องกันการตัดหรือหลุดสายไฟระหว่างการติดตั้ง หรือที่เรียกว่าถาดตะกร้า ถาดลวดตาข่ายสามารถตัดหรือโค้งงอได้ในรูปแบบต่างๆ เช่น ส่วนโค้ง ทางลาด และข้อต่อตัว T เพื่อรองรับการเดินสายเคเบิลที่ซับซ้อน ถาดเหล่านี้ติดตั้งบนผนัง เหนือศีรษะ หรือใต้พื้นในการติดตั้งทั่วทั้งโรงงาน และเหมาะอย่างยิ่งสำหรับการซ่อนสายเคเบิลในพื้นที่ที่ไม่มีเพดานแผง ถาดวางสายเคเบิลแบบลวดตาข่ายถูกติดตั้งเป็นระบบ โดยมีส่วนที่เป็นเส้นตรง ข้อต่อและอุปกรณ์เสริมที่เชื่อมต่อกันเป็นทางเดิน ถาดเคเบิลตาข่ายคอมโพสิตสังกะสีนิกเกิลมีความสวยงามและประหยัดกว่า

ถาดเคเบิลลวดตาข่ายสังกะสีนิกเกิลเหล่านี้บุด้วยตะแกรงลวดเพื่อกำหนดเส้นทางและรองรับสายเคเบิลที่มีเส้นผ่านศูนย์กลางขนาดเล็ก เช่น สายเคเบิลข้อมูล



· น้ำหนักของถาดสายไฟแบบตะแกรงลวดคือ 1/5 ของน้ำหนักของถาดสายไฟแบบเดิม ทำให้ติดตั้งได้ง่ายขึ้น

· น้ำหนักของถาดสายไฟแบบตะแกรงลวดคือ 1/5 ของน้ำหนักของถาดสายไฟแบบเดิม ทำให้ติดตั้งได้ง่ายขึ้น

· การมองเห็นสายเคเบิลช่วยให้อัพเกรดและบำรุงรักษาได้สะดวกยิ่งขึ้น

· มีให้เลือกหลายพื้นผิวสำหรับใช้ในร่มและกลางแจ้ง







· ทำให้ข้อมูลศูนย์กลางมีความปลอดภัยมากขึ้น ป้องกันการลัดวงจรของบอร์ดที่เกิดจากหนวดสังกะสีได้อย่างมีประสิทธิภาพ

· ทำให้ข้อมูลศูนย์กลางมีความคงทนมากขึ้น ทนต่อการกัดกร่อนและทนต่อการสึกหรอได้ดีเยี่ยม

· ทำให้ข้อมูลศูนย์เป็นมิตรต่อสิ่งแวดล้อมมากขึ้น รีเอเจนต์อุตสาหกรรมเกรดอาหาร

· ทนทานเป็นพิเศษ







· ลดน้ำหนักลง 20%

เพิ่มความสามารถในการรับน้ำหนัก 27%

· ลดเวลาการติดตั้งลง 67%

ระบายความร้อนได้ดี ยืดอายุสาย

ป้องกันหนู ป้องกันข้อมูลสูญหาย

· การตัดที่ยืดหยุ่น ผลิตและติดตั้งได้ง่าย





· ความต้านทานการกัดกร่อนที่เชื่อถือได้

· ความหนาของชั้นสังกะสีมากกว่าหรือเท่ากับ 12 ไมครอน

· เวลาทดสอบหมอกเกลือ มากกว่าหรือเท่ากับ 96 ชั่วโมง

การทนไฟที่เชื่อถือได้ของผลิตภัณฑ์นี้

· ผ่านการทดสอบการทนไฟ E90





ทั้งหมด=EZ;HDG;NI;PC;GI;SS304;SS316;SS316L
รายละเอียดหมายเลข	ความสูง	ความกว้าง,	เส้นผ่านศูนย์กลางของเส้นลวด	น้ำหนัก
CM50X50 ทั้งหมด	50	50	5.0	3.15กก
CM50X100 ทั้งหมด	50	100	5.0	3.84กก
CM50X150 ทั้งหมด	50	150	5.0	4.56กก
CM50X200 ทั้งหมด	50	200	5.0	5.25กก
CM50X300 ทั้งหมด	50	300	5.0	6.66กก
CM50X400 ทั้งหมด	50	400	5.0	8.07กก
CM50X450 ทั้งหมด	50	450	5.0	8.76กก
ออลซีเอ็ม50X500	50	500	5.0	9.48กก
CM50X600 ทั้งหมด	50	600	5.0	10.08กก





· ตัวอย่างเช่น CM50x50, CM หมายถึงถาดวางสายไฟลวดตาข่าย, 50x50 หมายถึง HxW (ขนาดภายใน)

· ช่วงเส้นผ่านศูนย์กลางของขดลวด:ตั้งแต่ 3.5 มม. ถึง 6.0 มม. (เส้นผ่านศูนย์กลางมาตรฐาน 5.0 มม.)

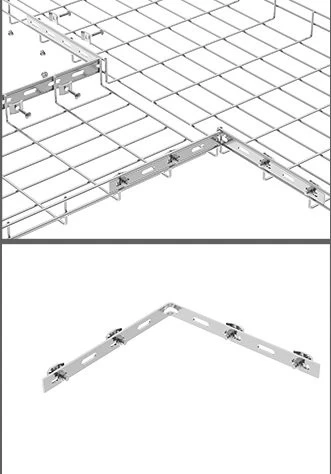

ขั้วต่อรัศมี: สำหรับเชื่อมต่อมุม ที และไม้กางเขน	แถบเสริมแรง: การเชื่อมต่อสำหรับส่วนตรงของถาดสายไฟสแตนเลส	แถบเสริมมุม: สำหรับเชื่อมต่อมุม ที และไม้กางเขน





การออกแบบระบบการจัดการสายเคเบิลต้องเป็นไปตามมาตรฐานแห่งชาติ ขอแนะนำให้ดำเนินการติดตั้งโดยบุคลากรที่มีคุณสมบัติเหมาะสม โดยเฉพาะช่างไฟฟ้าที่ผ่านการรับรองซึ่งคุ้นเคยกับหลักปฏิบัติทางไฟฟ้ามาตรฐาน อุปกรณ์ไฟฟ้า และความปลอดภัยของระบบไฟฟ้า







ความแข็งแรงของระบบถาดเคเบิลนิกเกิล-สังกะสีนั้นขึ้นอยู่กับความแข็งแกร่งของรางข้างเตียงเป็นส่วนใหญ่ ความแข็งแรงของรางข้างเตียงถาดเคเบิลจะแปรผกผันกับระยะห่างระหว่างส่วนรองรับที่ติดตั้ง ซึ่งโดยทั่วไปเรียกว่า "ระยะห่างส่วนรองรับ" ดังนั้นความแข็งแกร่งของระบบถาดสายเคเบิลจึงสามารถแก้ไขได้โดยการเปลี่ยนช่วงการรองรับ อย่างไรก็ตาม มีข้อจำกัดในการเพิ่มความแข็งแกร่งโดยการลดช่วงการรองรับ เมื่อกำหนดภาระที่ต้องการแล้ว ควรพิจารณาปัจจัยต่อไปนี้:



(1) บางครั้งตำแหน่งของคานอาคารที่มีอยู่จะกำหนดระยะห่างที่รองรับถาดสายเคเบิล นี่เป็นเรื่องปกติสำหรับการติดตั้งกลางแจ้งซึ่งการเพิ่มการรองรับระดับกลางอาจไม่สามารถทำได้ทางการเงิน ในสถานการณ์นี้ คุณควรเลือกถาดวางสายไฟที่เหมาะสมซึ่งพอดีกับช่วงที่มีอยู่

(2) เมื่อมีการจัดเรียงตัวรองรับถาดเคเบิลลวดตาข่ายนิกเกิล-สังกะสีแบบสุ่ม ควรเปรียบเทียบต้นทุนเพิ่มเติมของระบบถาดเคเบิลสำหรับงานหนักกับต้นทุนของการรองรับเพิ่มเติม

(3) ความยาวของช่วงการรองรับจะต้องเท่ากับหรือน้อยกว่าความยาวของส่วนตรงที่ยังไม่ได้ตัดเพื่อให้แน่ใจว่าไม่มีการเชื่อมต่อมากกว่าหนึ่งรายการระหว่างแนวรับ





ส่วนรองรับถาดเคเบิลแบบตาข่ายจะต้องมีความแข็งแรงและความสามารถในการรับน้ำหนักในการทำงานที่เพียงพอต่อความต้องการโหลดของระบบสายไฟของถาดสายเคเบิล โหลดที่เกี่ยวข้องกับการเพิ่มสายเคเบิลในอนาคตหรือโหลดเพิ่มเติมอื่น ๆ ที่ใช้กับระบบถาดสายเคเบิลหรือระบบรองรับถาดสายเคเบิลควรได้รับการพิจารณา





เวลาทดสอบสเปรย์เกลือสำหรับการรักษาพื้นผิวที่แตกต่างกัน

การชุบสังกะสีด้วยไฟฟ้า มากกว่าหรือเท่ากับ 96 ชั่วโมง

การชุบสังกะสีแบบจุ่มร้อน มากกว่าหรือเท่ากับ 720 ชั่วโมง

ชุบนิกเกิล-สังกะสี มากกว่าหรือเท่ากับ 1,000 ชั่วโมง



ถาดเคเบิลตาข่ายคอมโพสิตนิกเกิลสังกะสีเงื่อนไขการใช้งาน:

ภายในอาคาร: สภาพแวดล้อมที่แห้ง สภาพแวดล้อมที่ชื้น สภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

กลางแจ้ง: สภาพแวดล้อมที่แห้ง สภาพแวดล้อมที่เปียก
